结果可视化

本文介绍了多种将计算结果可视化的方法。包括改变内容的颜色，改变形状大小，改变元素显示的属性标签等。

改变形状颜色

在程序界面左下角的图形属性框内可以通过改变Colors栏目下的Type属性改变显示颜色的种类。共有3种选项：

将Type的属性值改为Lookup Table，根据表格中的数值改变图形的颜色，达到选中指定图形的效果。

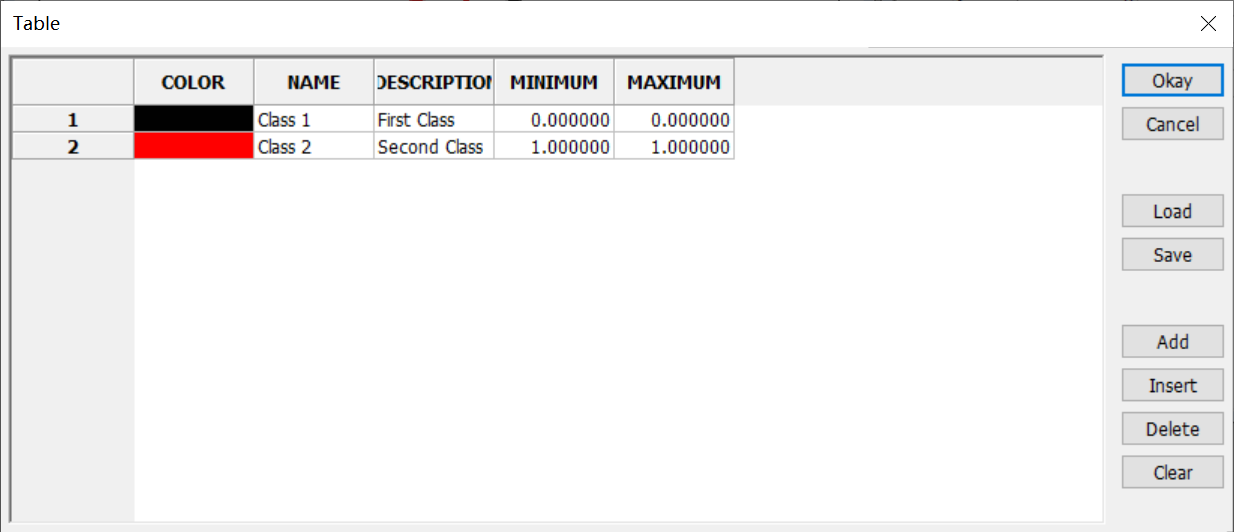

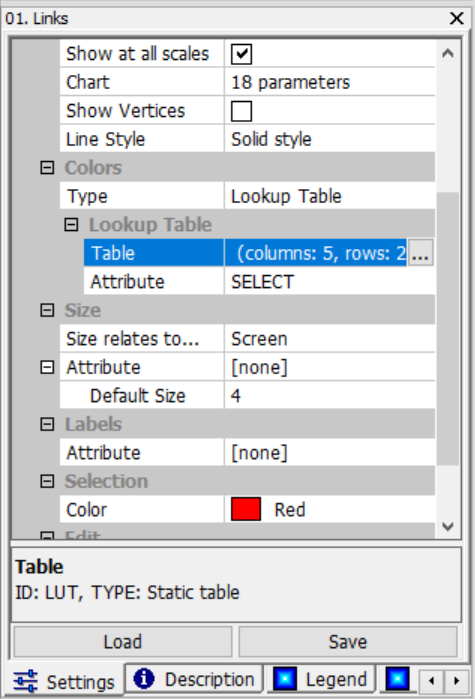

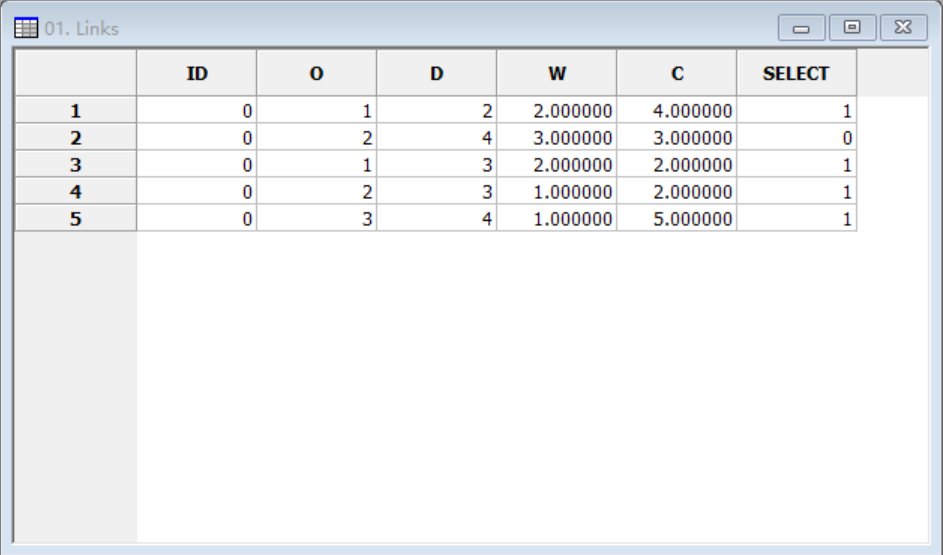

此处示例将Lookup Table中的Attribute改为表格中的SELECT，通过表中的SELECT列值控制线的颜色（属性设置见上图）。当值为0时显示黑色，值为1时显示红色。表格中SELECT列的值和Lookup Table中的具体设置如下图。

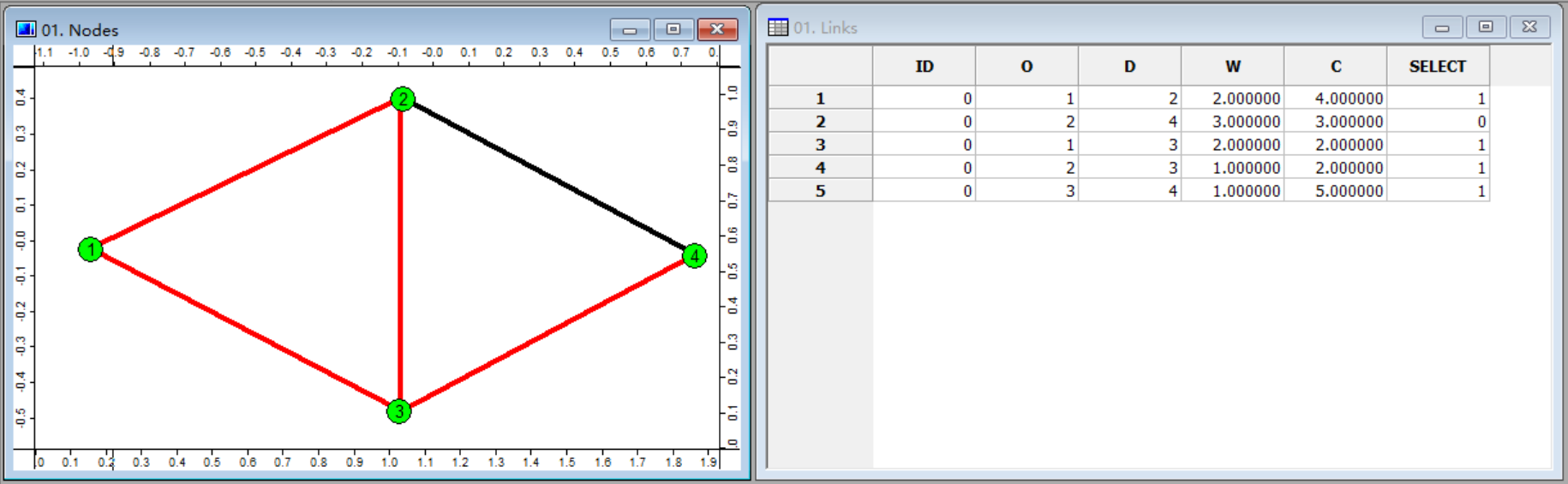

最终实现的效果

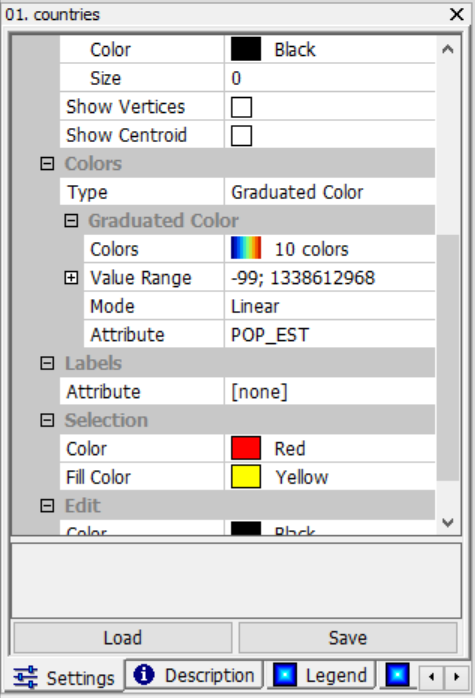

将Type的属性值改为Graduated Color，根据表格中不同数值的大小显示不同的颜色，达到显示渐变色的效果。

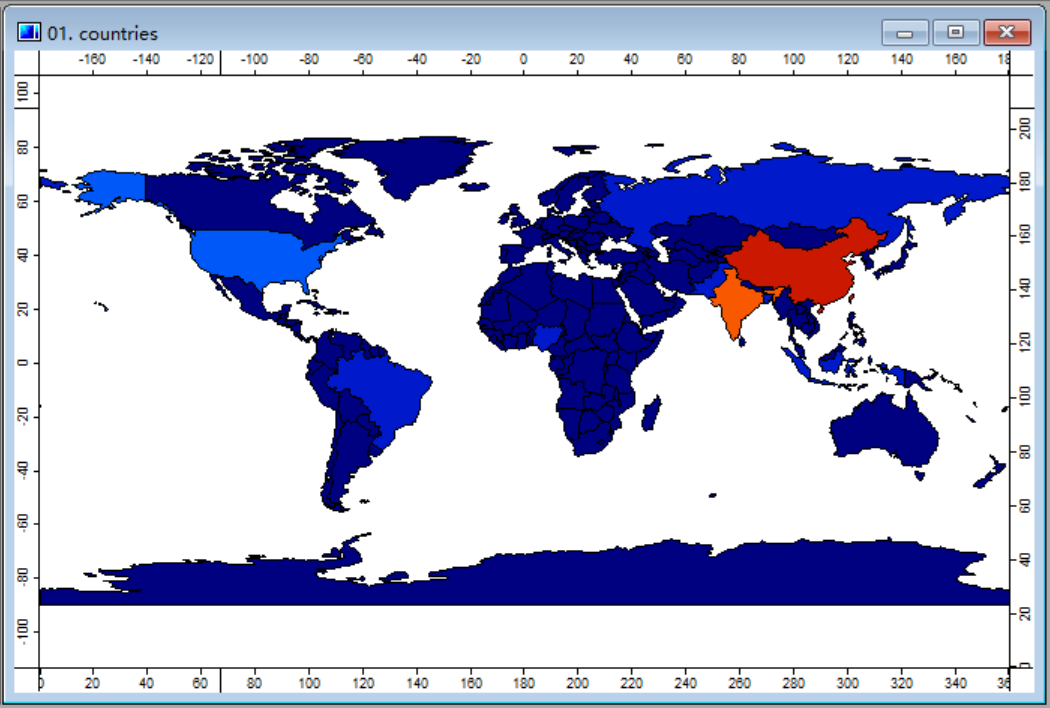

此处示例根据每个国家的人口数量显示渐变色。可以看到中国人口数量大，因此显示红色，印度人口数量也较大，因此显示橙色。其他地区人口数量较低，但也能通过颜色看出一些差别。

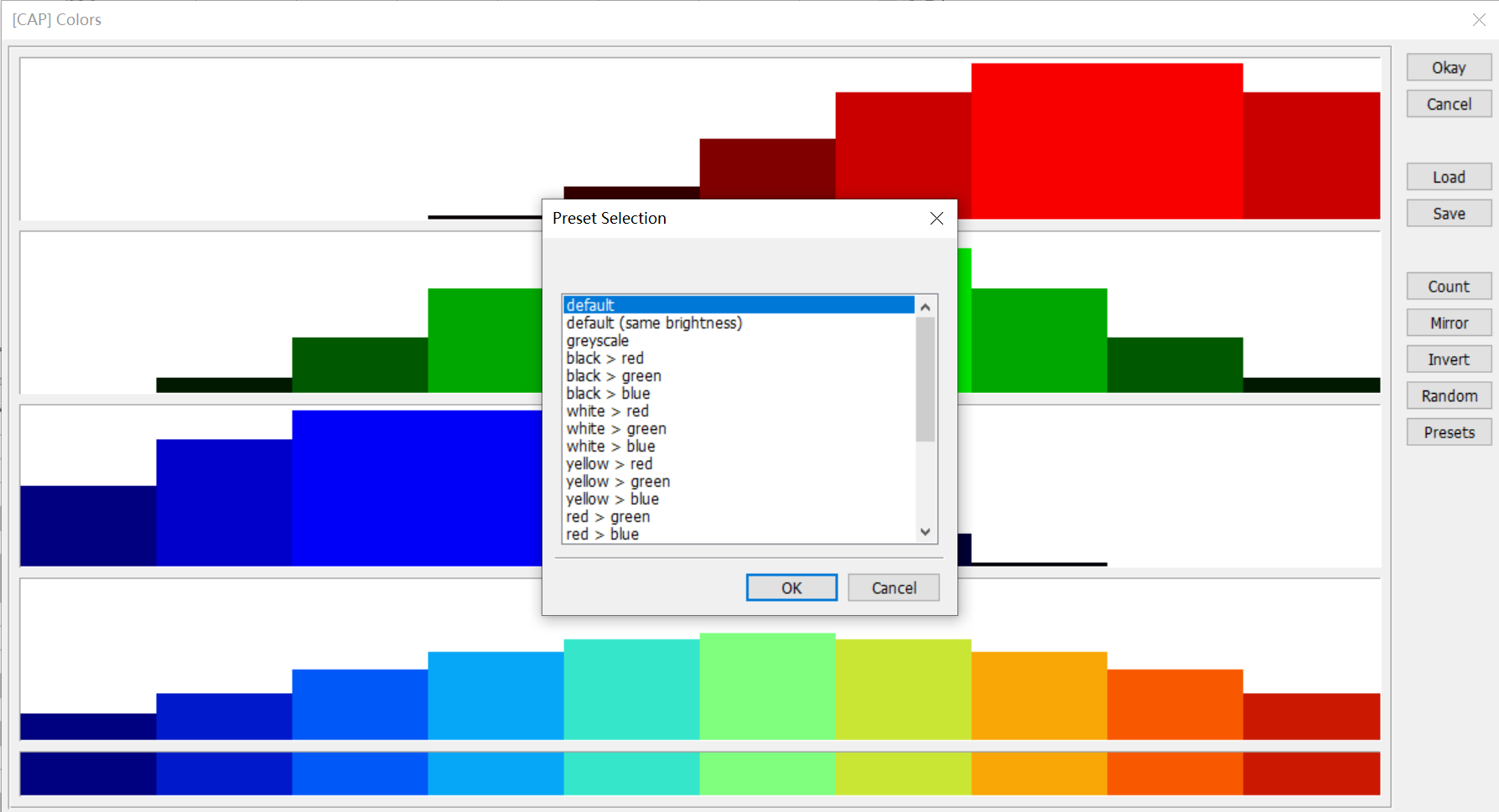

Graduated Color下的Colors属性中还可以调整其他配色方案。设置界面如下图，此处就不不一一列举了。

如果感兴趣可以参考文档2.1 展示世界地图中的示例手动尝试更改此属性。

显示内容尺寸的参考系有2个，一个是以地图为参考系，一个是以屏幕为参考系。此处将图形和标签的显示尺寸都设置为相同的参考系。

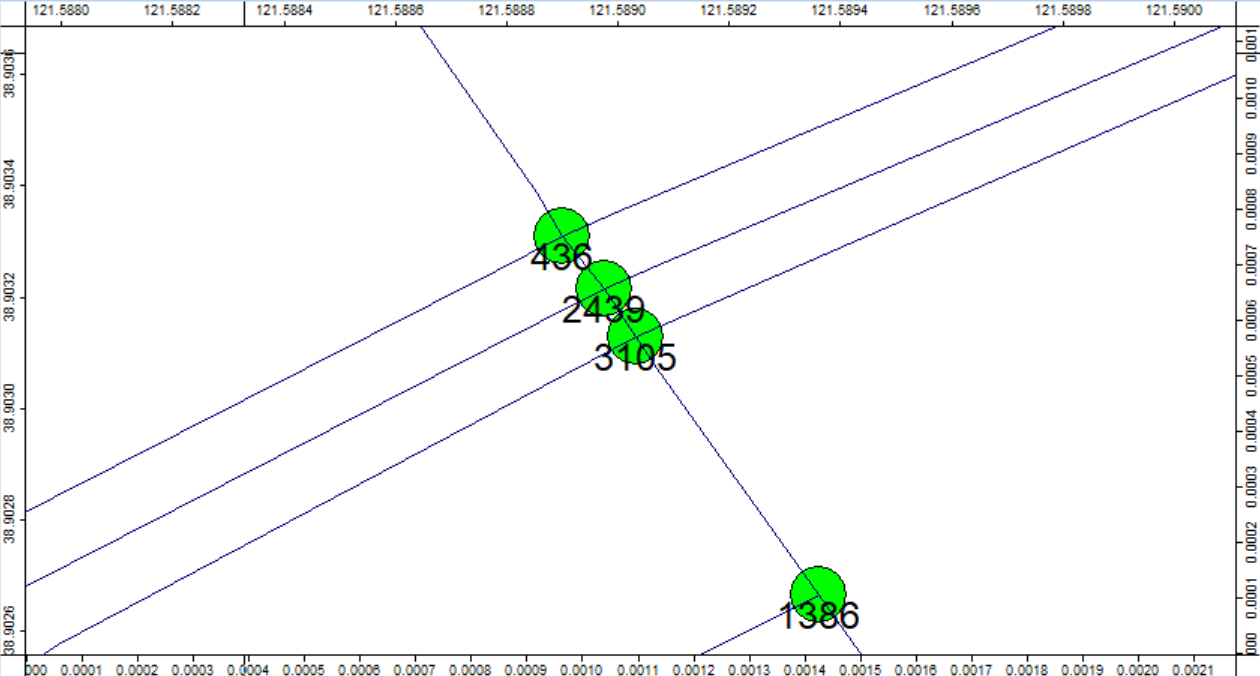

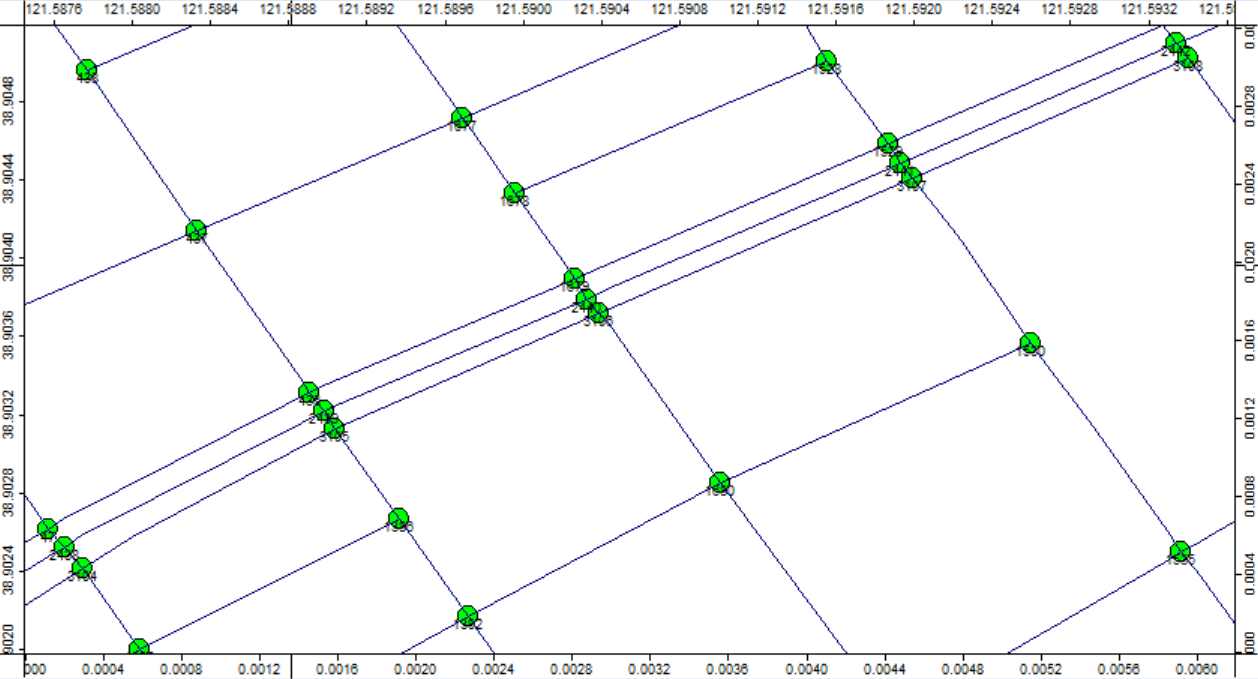

内容以地图为参考系时，显示内容的大小会根据地图大小同步缩放，如下图： ::: center (以地图为参考系放大)

(以地图为参考系缩小) :::

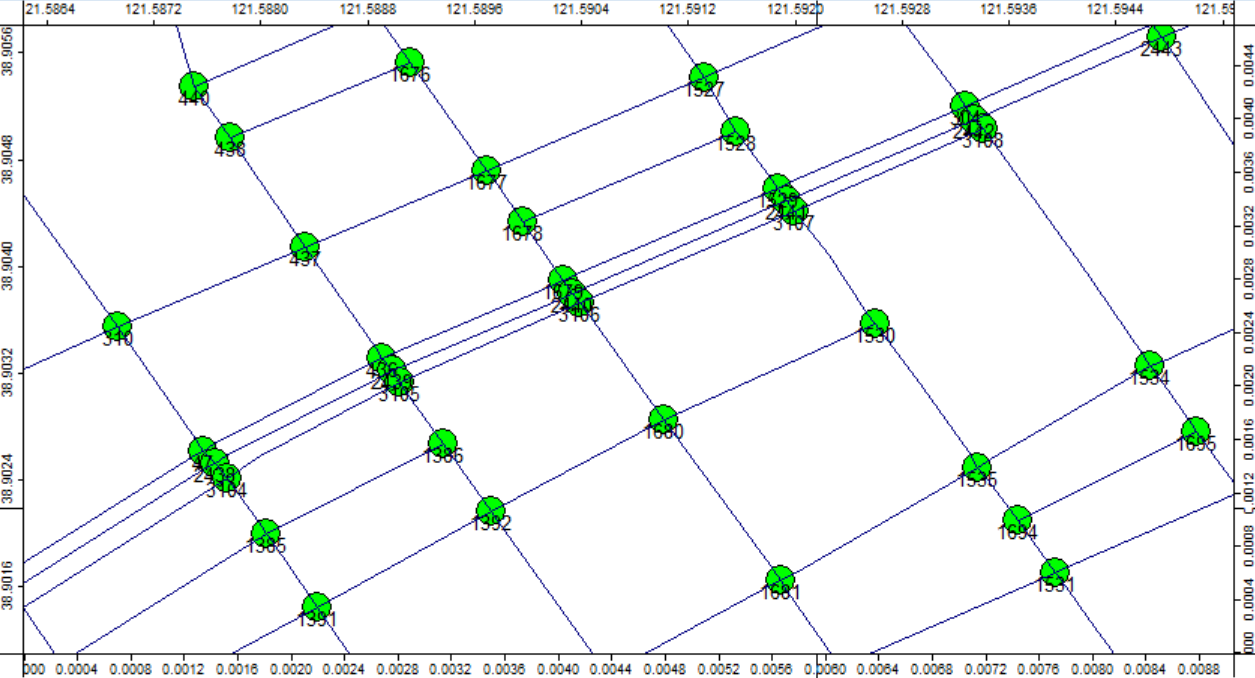

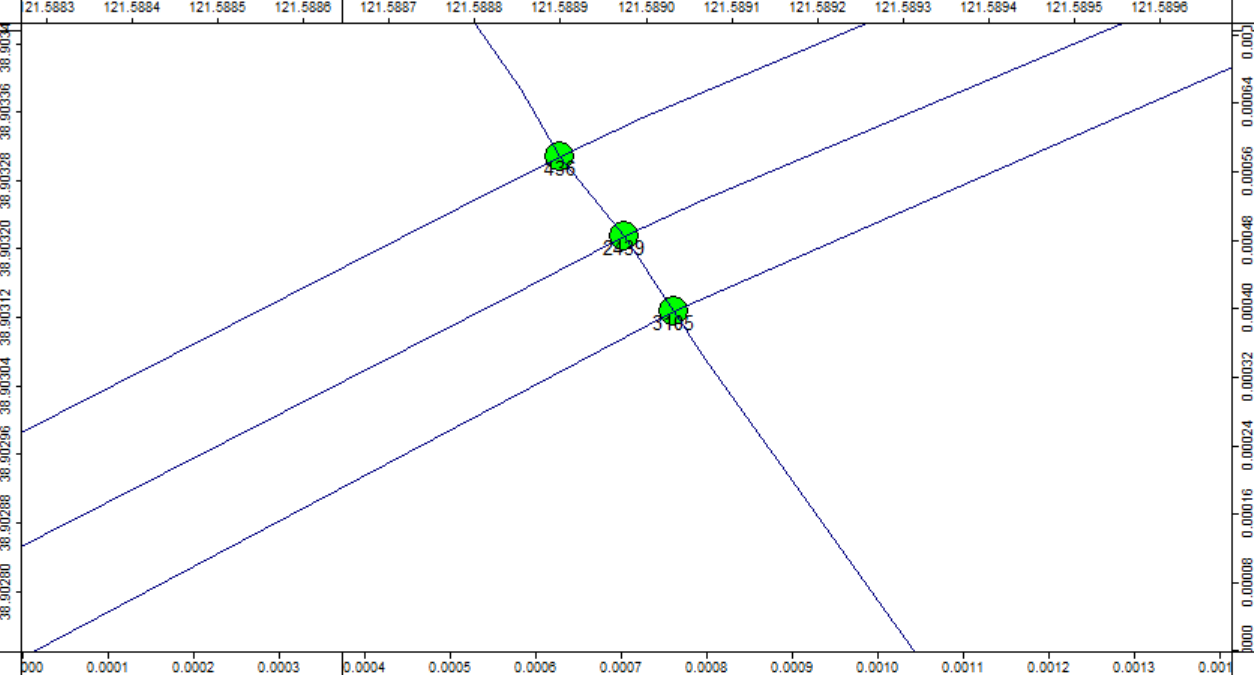

内容以屏幕为参考系时，无论地图怎么缩放内容的大小都差不多，如下图： ::: center (以屏幕为参考系放大)

(以屏幕为参考系缩小) :::

因此，绘图的时候要根据绘图的目的选定参考系。

在图中绘制圆点，将圆的半径设置为圆的大小，并将圆的中心设置在每个绿点的中心上，灰色圆的大小表示每个绿点的覆盖范围大小。

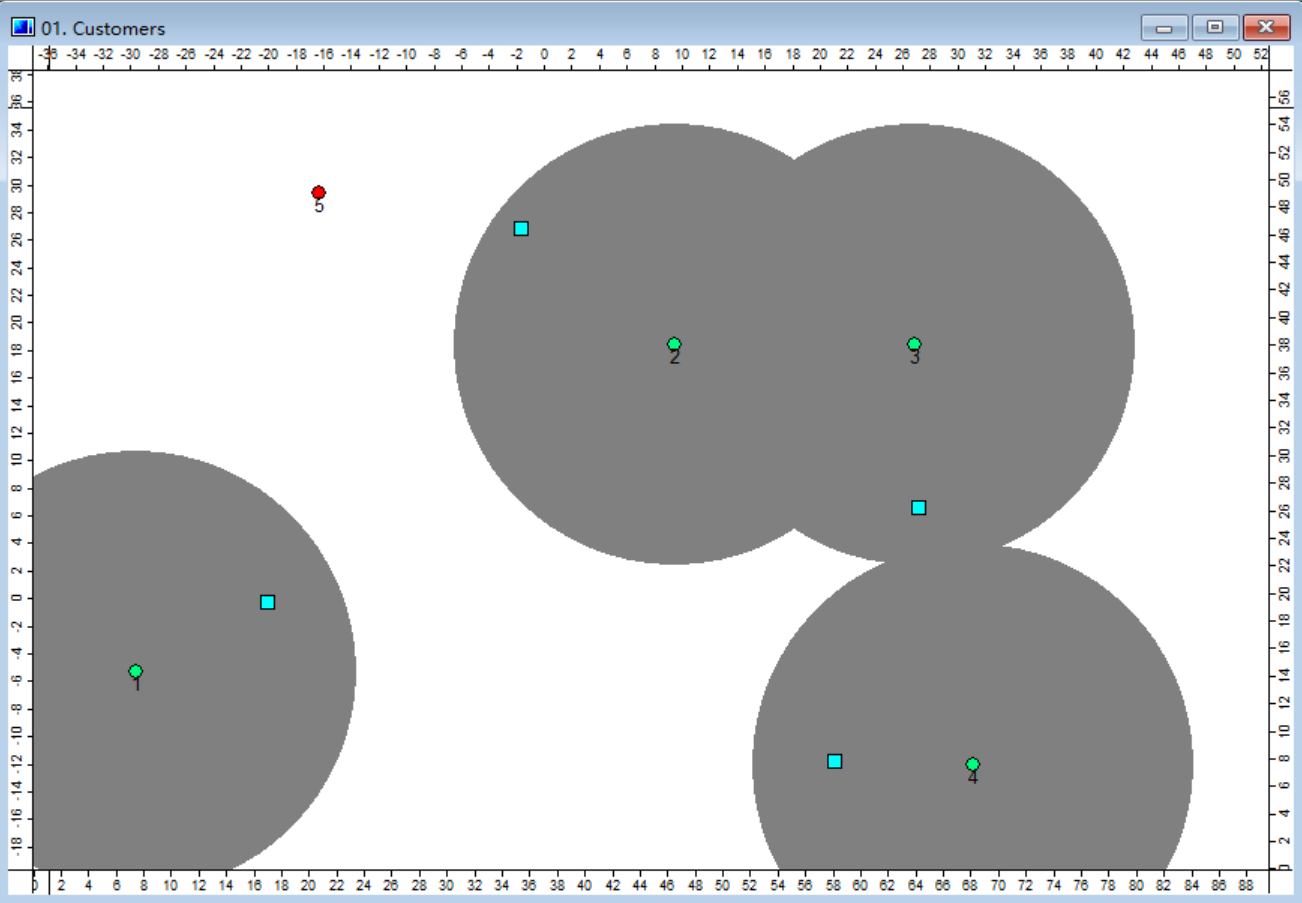

图中以地图为参考系(Map Units)，以16为半径为每个绿点都绘制了一个灰色的圆，表示每个绿点的覆盖范围。这些灰色的圆存放在名为Range.shp的图层内，图层类型为Points。

在程序界面左下角的图形属性框内可以设置图形及其标签的尺寸参考系。

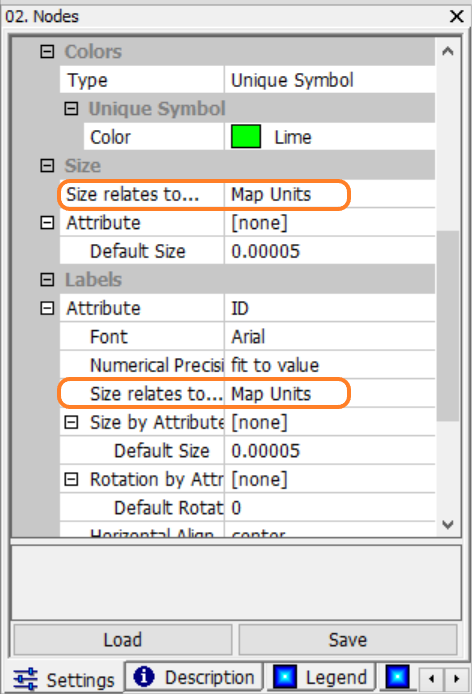

如图标记的两个位置可以分别调整图形尺寸的参考系和标签尺寸的参考系。

图形尺寸参考系设置：Size栏目下的Size relates to...调整图形尺寸的参考系，Default Size调整图形的相对于坐标系的尺寸。
标签尺寸参考系设置：Labels栏目下的Size relates to...调整标签尺寸的参考系，Default Size调整的是标签(Labels)相对于坐标系的尺寸。

在程序界面左下角的图形属性框内可以设置图形及其标签的尺寸参考系。上图中显示的标签为ID，如果需要改为表格中的其他列，可以更改Lables栏目下的Attribute属性实现。

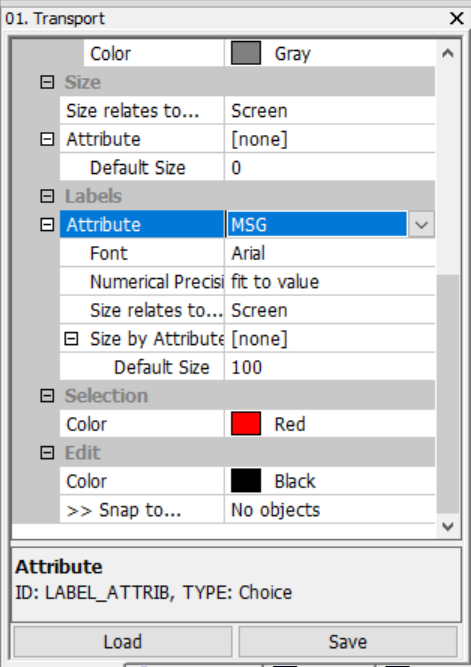

需要更改的属性位置如图，图中需要显示表中对应MSG列的值，只需要将Labels栏目下的Attribute属性值改为MSG即可。

但是每次更改图形并执行Update()函数后标签（Label）会取消显示。如果需要执行的脚本中含有此对于此图层的Update()函数，不必在每次执行完脚本后手动重新设置显示的标签，可以通过脚本自动选择显示的标签。

通过SetParameter()函数可以更改属性值。以上图Labels栏目下的Attribute属性为例，选中这条属性后可以看到底栏显示其ID为LABEL_ATTRIB，其类型为Choice。

需要注意的是，当类型为Choice时，参数值从1开始编号，编号顺次对应下拉菜单的内容。

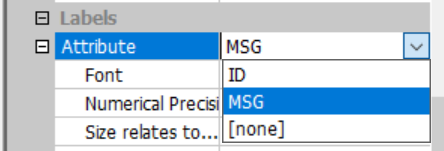

点开这条属性以后，可以看到MSG在第二个。

由于Lua中编号一般由1开始，因此此处ID的编号对应1，MSG的编号对应2。需要操作对象为MSG，所以函数中需要填入Choice类型的参数值为2。

此时已经得到了所有需要的参数，可以使用SetParameter()函数对显示的标签进行更改。

-- transports为图形图层
SetParameter(transports, "LABEL_ATTRIB", 2)

SetParameter()函数需要在Update()函数执行后再执行，否则效果会被Update()函数覆盖。

现在回过头来再看看SetParameter()函数的具体用法：

SetParameter (Shapes|Table|Grid|Scene|Module, "id", Number|"String"|Object)

参数	含义
参数1	输入的对象，可以是`Shapes`、`Table`、`Grid`、`Scene`、`Module`
参数2	其中的`id`为属性对应的ID。如果是上文的情况，就是`LABEL_ATTRIB`
参数3	如果需要更改属性值，只接受数值(Number)、字符串(String)、对象(Object)三种类型

SetParameter()函数的介绍出现在文档 4.2 控制用户界面中，请参阅。

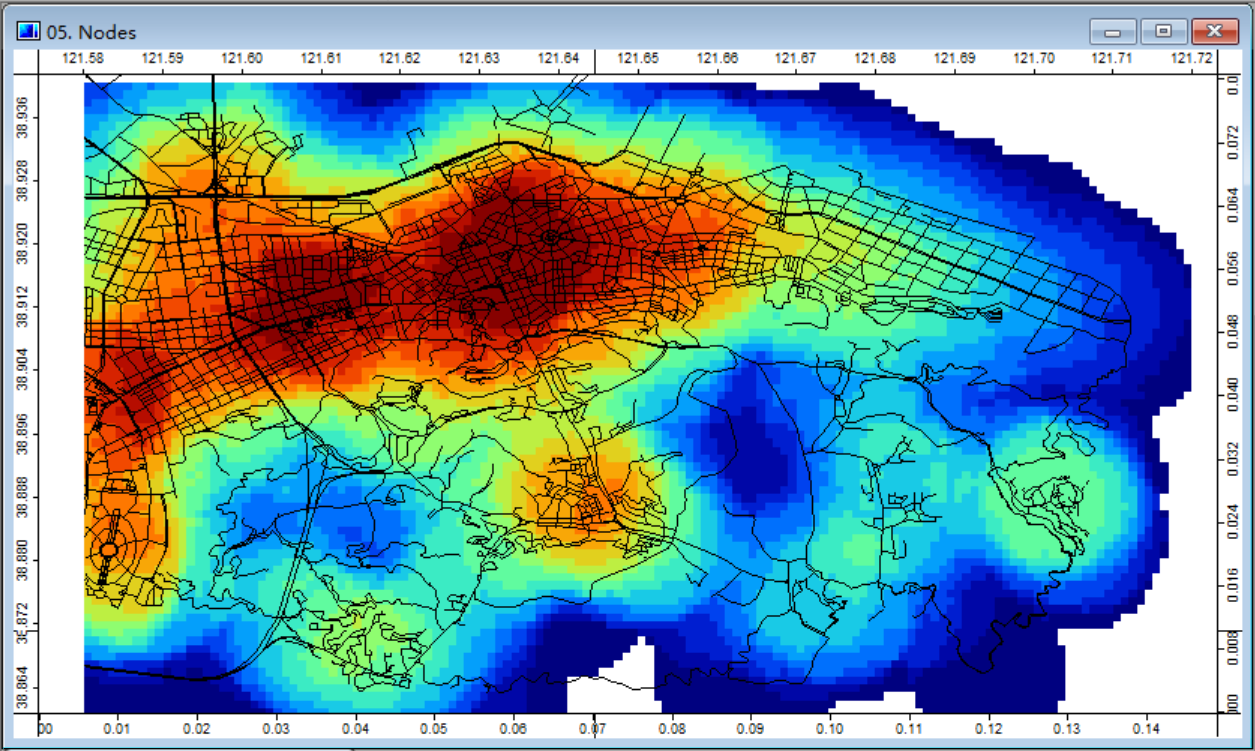

栅格图也可以用于可视化，我认为栅格图最常用的场景就是绘制热力图。热力图的绘制主要通过修改栅格图上每个格子的值实现。如果不清楚栅格图的具体结构，可以先参考文档 3.3 栅格图。关于使用脚本控制栅格图，可以参考文档 4.4 栅格图形。

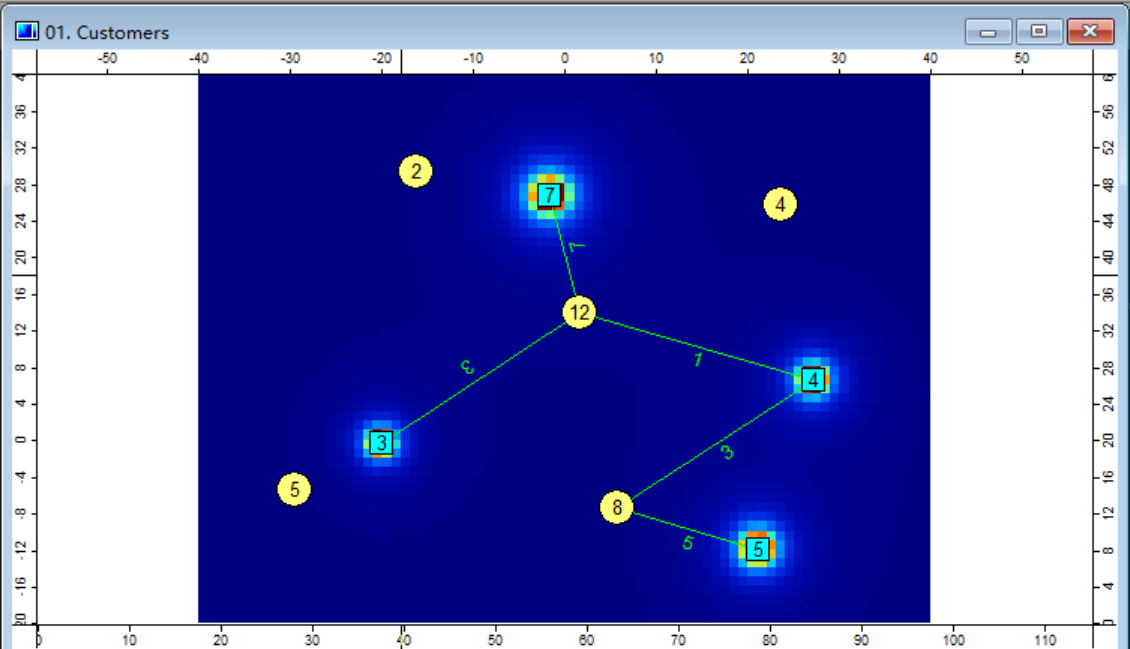

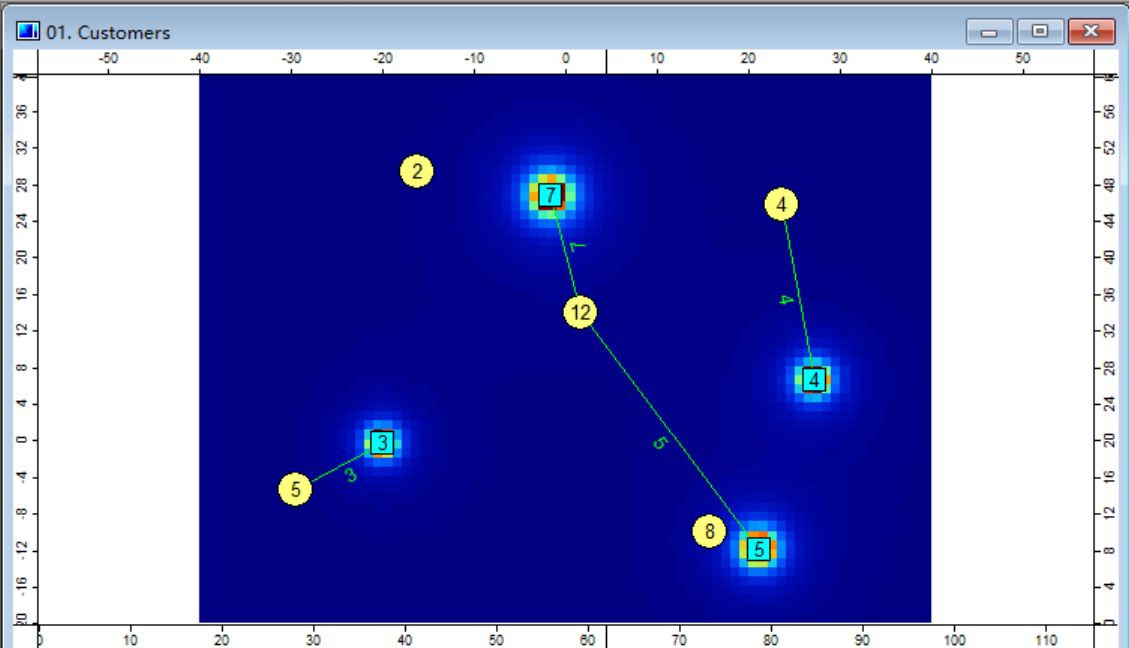

一种使用栅格图绘制热力图的场景就是绘制地价图。在绘制地价图时，我们可以遍历栅格图上的每个格点，计算该格点到每个仓库的距离之和。然后将该格点的值设置为这个值，就可以得到一张热力图。这种方法可以帮助我们可视化地价的分布情况，并且可以用来发现地价的趋势和规律。
